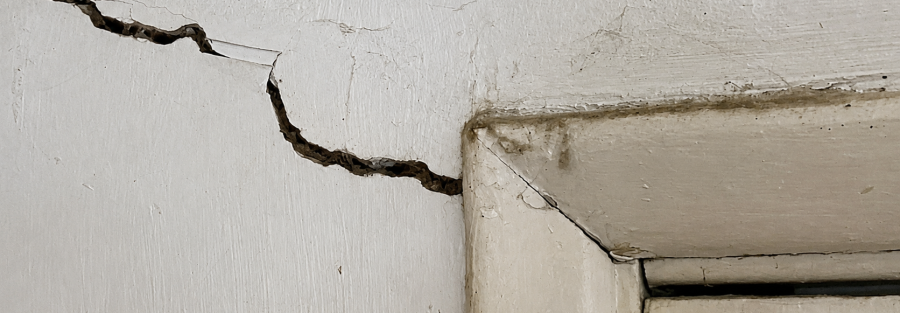

ترک خوردن بتن سقف تیرچه بلوک، یکی از چالشهای اضطرابآور برای سازندگان و مالکان است. لرزش سقف هنگام راه رفتن، نم دادن در روزهای بارانی یا منظره ناخوشایند یک ترک طولی روی گچ سقف، همگی زنگ خطرهایی هستند که ریشه در مراحل قبل، حین یا بعد از بتنریزی دارند.
یکی از روشهای مؤثر برای بهبود بتن در سرما، استفاده از افزودنی های بتن است.
برای اینکه علت این پدیده را فراتر از کلیشههای مرسوم بررسی کنیم، باید بدانیم بتن سقف تیرچه بلوک یک «دال جفتکرده» (Composite Slab) است که تغییر شکلهای آن تابع رفتار همزمان تیرچهها، بلوکها و بتن پوششی (دال رویه) است.
در ادامه، کالبدشکافی دقیق و مهندسی علل ترک خوردن سقف تیرچه بلوک را در قالب یک محتوای فاخر و کارگاهی بررسی میکنیم:
۱. ترکهای ناشی از اشتباهات پایهایِ پیش از بتنریزی
گاهی علت ترک، قبل از اینکه پمپ بتن روشن شود رقم میخورد:
- ضعف یا برچیدن زودهنگام جکهای زیر سقف (شمعبندی): سقف تیرچه بلوک تا زمان رسیدن بتن به ۷۰ درصد مقاومت نامی خود، نباید هیچ باری را تحمل کند. اگر فاصله جکها زیاد باشد، خیز منفیِ لازم اعمال نشده باشد، یا لولهها و پایهها به دلیل سستیِ زمینِ زیر جک نشست کنند، سقف دچار افتادگی (خیز) شده و بتنِ تازه ترمیمی ترَک میخورد.
- پوسیدگی، کمبود یا اجرای غلط میلگردهای افت و حرارت (مش حرارتی): بتن با از دست دادن آب، مایل به انقباض (جمعشدگی) است. میلگردهای حرارتی (Fe 240) که معمولاً با سایز ۶ یا ۸ به صورت شبکه ۲۵×۲۵ سانتیمتر اجرا میشوند، جلوی این تنش کششی را میگیرند. کم بودن این میلگردها یا بدتر از آن، چسبیدن آنها به بدنه بلوکها در زمان بتنریزی (عدم رعایت کاور بتن و بالا نیامدن مش)، کارایی آنها را صفر کرده و سقف را غرق در ترکهای شبکهای میکند.
۲. متهمان ردیف اول در زمان بتنریزی (متالورژی بتن)
کیفیت خود بتن و نحوه اجرای آن، فاکتورهای تعیینکنندهای در تشکیل ترکها هستند:
- سرطان آبافزایی به بتن در کارگاه: بزرگترین خیانت به سازه، اضافه کردن آب به میکسر بتن برای روانتر شدن و راحتی کارِ کارگران است. این کار نسبت آب به سیمان (W/C) را به شدت بالا میبرد. آبِ اضافه پس از تبخیر، حفرههای مویینِ بیشماری به جا میگذارد که به محض خشک شدن، بتن را دچار ترکهای انقباضی شدید (Shrinkage) میکند.
- ضخامت کمتر از استانداردِ بتن رویه: طبق نشریه ۹۵، ضخامت بتن روی تیرچه و بلوک نباید از ۵ سانتیمتر (یا یکدوازدهم فاصله تیرچهها) کمتر باشد. اگر به دلیل ناترازی سقف یا کمبود بتن، این ضخامت کاهش یابد، بتن در برابر کمترین نیروهای کششی تسلیم شده و در امتداد تیرچهها دهان باز میکند.
۳. اشتباه در کنترل و اپراتوری ویبراتور
همانطور که پیشتر بررسی کردیم، کنترل ویبره یک هنر هندسی است. دو سناریوی غلط در این مرحله مستقیماً به ترک ختم میشود:
- عدم استفاده از ویبره: هوا در بتن باقی مانده، لایههای بتن رویه به میلگردها و بتنِ پاشنه تیرچه جوش نمیخورند و به دلیل عدم تراکم، ترکهای سازهای شکل میگیرند.
- ویبره بیش از حد: شیره سیمان بالا آمده و سنگدانهها تهنشین میشوند؛ لایه سطحی سقف غنی از آب و پودر سیمان شده و در اثر وزش باد یا گرما، به سرعت چروکیده شده و ترکهای پوسته ماری ایجاد میکند.
۴. شوکهای محیطی و فاجعه عدم عملآوری (کیورینگ)
بتن یک موجود زنده و حساس است؛ رها کردن آن بعد از بتنریزی یعنی دعوت از ترکها:
- تبخیر سریع و بادهای شدید (ترکهای پلاستیک): اگر در روزهای گرم یا مواجه با باد شدید، بلافاصله پس از پرداخت سطح، عملیات آبپاشی یا استفاده از گونی مرطوب شروع نشود، نرخ تبخیر آبِ سطحی از نرخ بالا آمدن آبِ زیرین بتن (Bleeding) بیشتر میشود. بتن قبل از گیرش اولیه، پاره شده و ترکهای موازی و عمیقی به نام ترکهای پلاستیک ظاهر میشوند.
- سوزاندن بتن به جای پختن آن: هیدراتاسیون (واکنش سیمان با آب) گرمازا است. اگر سقف حداقل تا ۷ روز مرطوب نگه داشته نشود، بتن اصطلاحاً میسوزد و مقاومت کششی آن به قدری پایین میآید که با کوچکترین تکان، سطح آن ترکباران میشود.
۵. دستهبندی هندسی ترکها؛ فرمشناسی کارگاهی
یک مهندس با نگاه کردن به شکل ترک، میتواند علت آن را حدس بزند:
| شکل و راستای ترک | علت احتمالی | زمان بروز |
|---|---|---|
| ترکهای طولی دقیقاً در امتداد تیرچهها | ضخامت کم بتن رویه، عدم نفوذ بتن به فضای بین تیرچه و بلوک، یا تکان خوردن قالب زیرین. | چند روز تا چند هفته اول |
| ترکهای عرضی موازی (عمود بر تیرچهها) | ضعف آرماتورهای منفی (مومنت منفی) در محل اتصال سقف به تیرهای اصلی، یا بارگذاری بیش از حد قبل از رسیدن به مقاومت نهایی. | پس از بارگذاری یا برچیدن جکها |
| ترکهای نامنظم شبیه به تار عنکبوت | کمبود میلگرد حرارتی، نسبت آب به سیمان بالا، یا عدم عملآوری (کیورینگ) مناسب در زیر آفتاب. | ۲۴ تا ۴۸ ساعت اول |
🏁 چکلیست طلایی برای داشتن سقفی بدون ترک
برای اینکه سقف تیرچه بلوک شما از این عارضه در امان باشد، اجرای این چهار اصل را تضمین کنید:
- استفاده از روانکنندههای استاندارد (ابرروانکننده بر پایه پلیکربوکسیلات) در تراک میکسر به جای اضافه کردن حتی یک قطره آب.
- اطمینان از بالا آمدن شبکه میلگردهای حرارتی به کمک اسپیسرهای کوچک (حداقل ۲ سانتیمتر بالاتر از بلوکها).
- حفظ جکهای زیر سقف حداقل به مدت ۱۴ تا ۲۱ روز (با توجه به دمای هوا و نوع سیمان).
- آغاز عملآوری (مراقبت از بتن) بلافاصله پس از سفت شدن سطحی به روش ایجاد حوضچههای آب یا پهن کردن گونیهای چتایی مرطوب.
